Снятие панели приборов и воздуховодов отопителя.

1. Отсоединяем минусовую клемму от аккумулятора.
2. Снимаем облицовочный кожух вала рулевого управления, рулевое колесо и выключатель зажигания.

Для наглядности на фотографиях сняты рулевая колонка и передние сиденья.

Отворачиваем два самореза крепления правого щитка облицовки тоннеля пола.

Снимаем щиток.

Аналогично снимаем левый щиток.

Поддев отверткой, вынимаем заглушку из крышки облицовки тоннеля пола.

Крестообразной отверткой отворачиваем саморезы крепления крышки облицовки: два в средней части тоннеля...

и два в задней части

Приподнимаем крышку облицовки тоннеля пола.

Если автомобиль укомплектован электростеклоподъемниками, то отключаем разъемы от клавиш управления.

Поддев отверткой, отсоединяем держатель чехла рычага переключения передач от крышки облицовки тоннеля пола.

Снимаем крышку облицовки тоннеля пола.

Ключом "на 10" отворачиваем гайку крепления воздуховода обогрева салона...

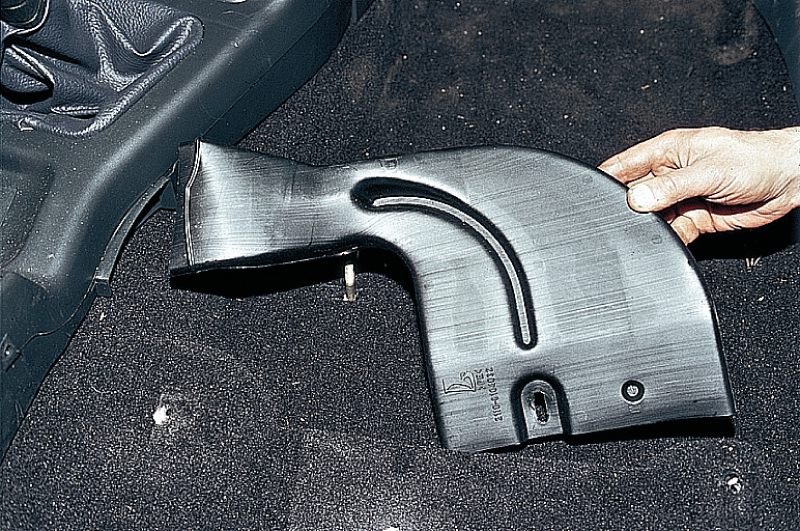

..и снимаем воздуховод.

Головкой "на 10" отворачиваем: две гайки в средней части переднего крепления корпуса облицовки тоннеля пола...

и две гайки заднего крепления

Снимаем корпус облицовки тоннеля пола.

Крестообразной отверткой отворачиваем два самореза крепления кронштейнов петель вещевого ящика.

Придерживая вещевой ящик, …

отсоединяем провода от плафона освещения и снимаем ящик.

Крестообразной отверткой отворачиваем два самореза крепления панели приборов, расположенных: слева - под крышкой монтажного блока...

и справа - под вещевым ящиком.

Крестообразной отверткой отворачиваем два самореза (по одному с каждой стороны) бокового нижнего крепления панели приборов.

Крестообразной отверткой и ключом "на 8" отворачиваем два винта крепления панели приборов к кронштейну контроллера.

Поддев отверткой, …

.извлекаем боковые сопла вентиляции и отопления салона.

Головкой "на 10" отворачиваем две гайки верхнего крепления панели приборов.

Приподнимая вверх, снимаем панель приборов со шпилек и сдвигаем ее назад.

Для полного снятия панели приборов отсоединяем разъемы жгутов проводов (предварительно их пометив) и снимаем гидрокорректор фар.

Снимаем панель приборов.

Поддеваем отверткой воздуховод обогрева ног...

и отсоединяем его от корпуса воздухораспределителя.
