Схема электрооборудования ВАЗ 2110 ВАЗ 2112

Messir

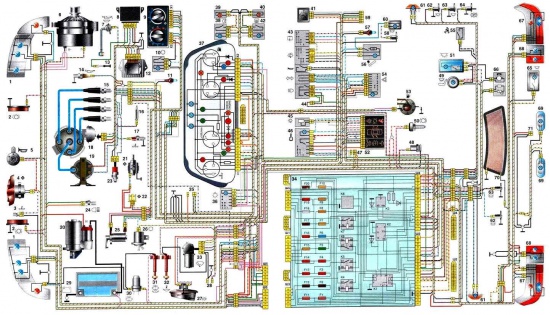

Условные обозначения датчиков, органов управления и контроля к схеме электрооборудования автомобиля ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.



1 - блок-фара ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.
2 - датчики износа колодок передних тормозов ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.
3 - датчик включения электродвигателя вентилятора ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.
4 - электродвигатель вентилятора системы охлаждения ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.
5 - звуковой сигнал.
6 – генератор ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.
7 - датчик уровня масла ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.
8 - блок управления электромагнитным клапаном карбюратора.
9 - контроллер отопителя.
10 - выключатель клапана рециркуляции.
11 - лампа подсветки рычагов управления отопителем.
12 – коммутатор.
13 - концевой выключатель карбюратора.
14 - датчик контрольной лампы давления масла ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.
15 - свечи зажигания.
16 - электромагнитный клапан карбюратора.
17 - датчик указателя температуры охлаждающей жид кости ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.
18 - датчик - распределитель зажигания ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.
19 - катушка зажигания.
20 – стартер.
21 - электродвигатель вентилятора отопителя.
22 - дополнительный резистор электродвигателя отопителя ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.
23 - датчик скорости ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.
24 - выключатель света заднего хода.
25 - микромоторедуктор привода заслонки отопителя.
26 - клапан рециркуляции.
27 - датчик уровня тормозной жидкости.
28 - колодки для подключения электродвигателя омывателя заднего стекла.
29 - аккумуляторная батарея.
30 - электродвигатель смывателя ветрового стекла ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.
31 - датчик уровня омывающей жидкости.
32 - датчик уровня охлаждающей жидкости ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.
33 - моторедуктор очистителя ветрового стекла.
34 - монтажный блок.
35 - колодки для подключения жгута предупредительного света.
36 - переключатель наружного освещения.
37 - комбинация приборов.
38 - выключатель заднего противотуманного света.
39 - контрольная лампа противотуманного света.
40 - контрольная лампа обогрева заднего стекла.
41 – часы.
42 - выключатель обогрева заднего стекла.
43 - подрулевой переключатель.
44 - колодка для переключения проводов при установке блок - фар другого типа.
45 - регулятор освещения приборов.
46 - выключатель зажигания.
47 - колодки для подключения жгута проводов очистителей фар.
48 - розетка для переносной лампы.
49 - плафон индивидуального освещения салона.
50 - выключатель стоп-сигнала.
51 - плафон освещения салона.
52 - блок бортовой системы контроля.
53 - датчик указателя уровня топлива ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.
54 - выключатель аварийной сигнализации.
55 - датчик ремня безопасности водителя.
56 – прикуриватель.
57 - лампа подсветки пепельницы.
58 - выключатель лампы освещения вещевого ящика.
59 - колодка для подключения бортового компьютера ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.
60 - лампа освещения вещевого ящика.
61 - боковые указатели поворота.
62 - выключатели в стойках передних дверей.
63 - выключатели в стойках задних дверей.
64 - выключатель контрольной лампы стояночного тормоза.
65 - фонарь освещения багажника.
66 - датчик температуры для системы отопления. ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.
67 - наружные задние фонари.
68 - внутренние задние фонари.
69 - фонари освещения номерного знака.
70 - элемент обогрева заднего стекла.
71 - колодка для подключения дополнительного стоп-сигнала.


    В жгуте проводов панели приборов вторые концы проводов белого, черного, оранжевого цветов, белого с красной полоской и желтого с голубой полоской соединены между собой в одних точках.


Электрические схемы ВАЗ 2111 и ВАЗ 2112 отличаются (за исключением системы управления двигателем) только добавлением очистителя и омывателя двери задка.
