Установка ПТФ Toyota Yaris Verso Toyota Verso (тема закрыта)

Messir

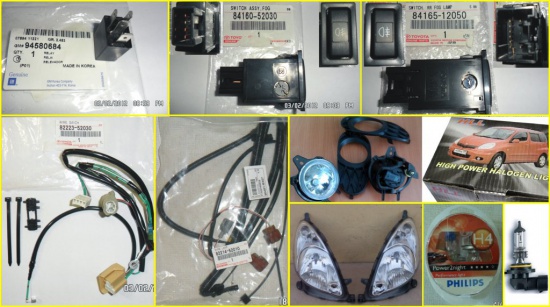

Для установки приобретаются следующие детали:



- арт. 94580684 - реле противотуманных фар;
- арт.84160-52030 – выключатель ПТФ;
- арт.84165-12050 – выключатель заднего противотуманного фонаря;
- арт.82214-52010 - проводка ПТФ;
- комплект противотуманных фар;
- лампы Philips в ПТФ, цоколь НВ4.





Для облегчения и понимания процесса установки, следует изначально изучить схему:

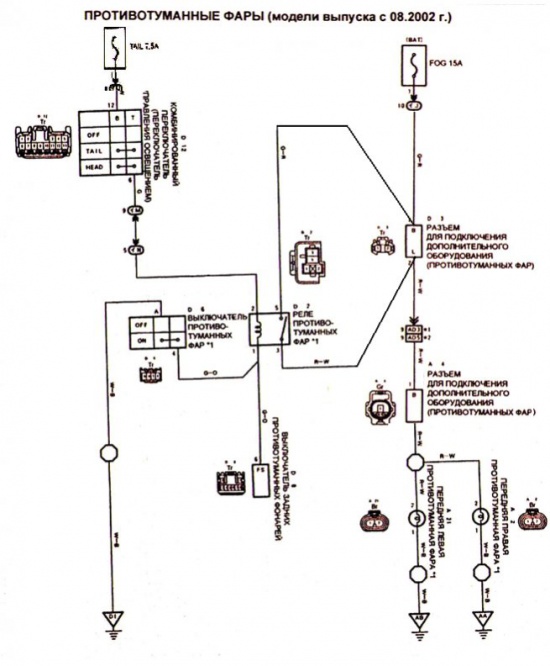

Схема передних ПТФ

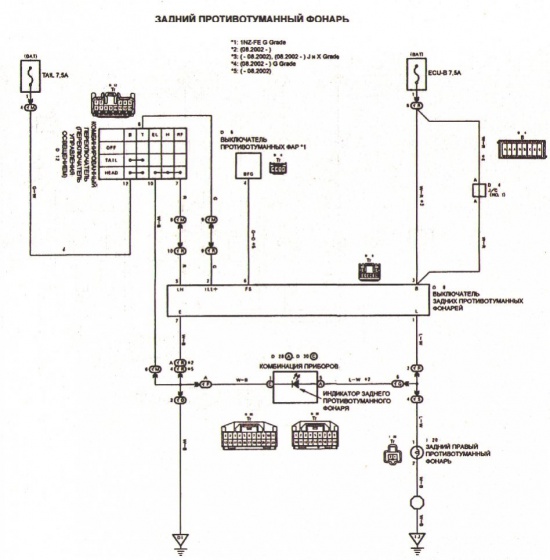

Схема задних ПТФ

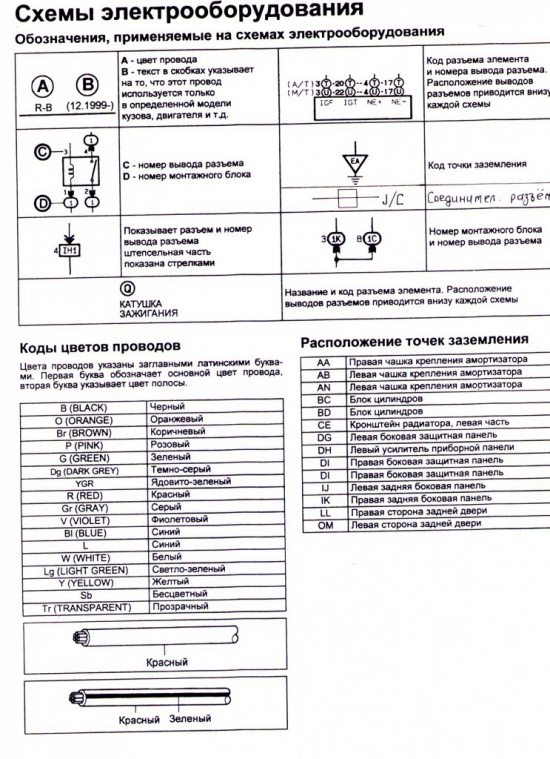

Обозначения, применяемые на схемах, цвета проводов и расположение точек заземления:

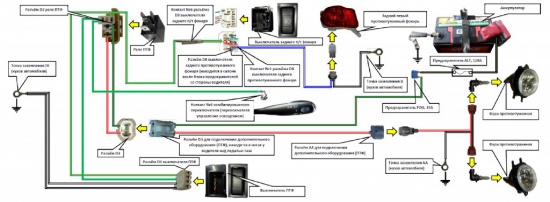

Монтажная схема противотуманных фар и заднего противотуманного фонаря (скачать 2,1М):




Если на авто не установлена проводка для ПТФ, то ее нужно будет проложить самостоятельно.

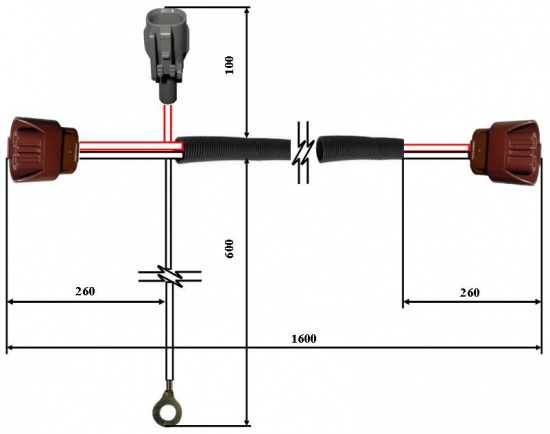

Размеры жгутов на рисунке:





Установка.

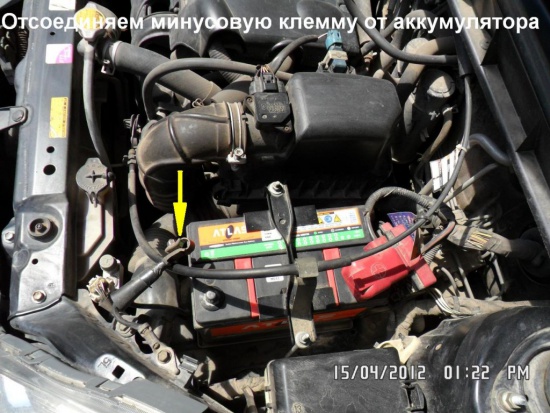

1. Отключить акб

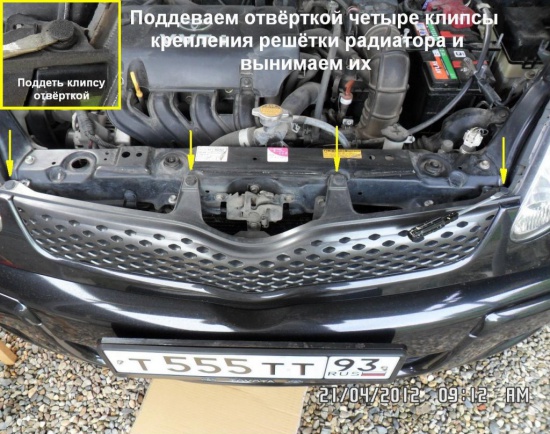

2. Вынимаем четыре клипсы крепления решетки радиатора, поддев их плоской отверткой.

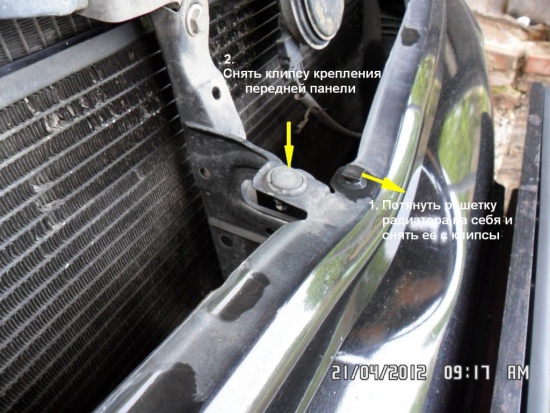

3. Тянем решётку радиатора на себя и снимаем её с клипсы. Снимаем клипсу крепления передней панели.

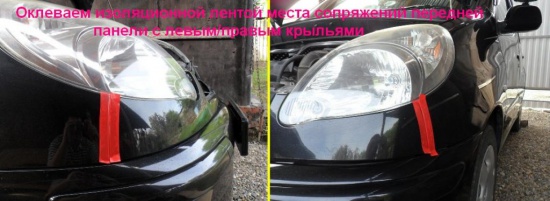

4.  Для защиты лакокрасочного покрытия при снятии передней панели оклеиваем изоляционной лентой места сопряжения крыльев автомобиля с передней панелью.

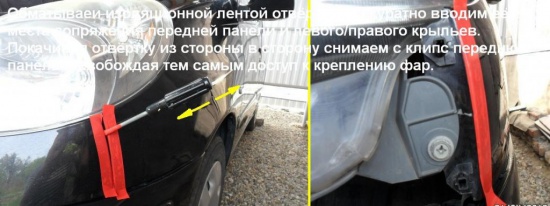

5. Обёртываем изоляционной лентой отвёртку и аккуратно вводим её в места сопряжения передней панели с передними крыльями. Покачивая отвёртку из стороны в сторону, снимаем с клипс переднюю панель. Этим, кстати открывается доступ к креплениям  фар головного света.

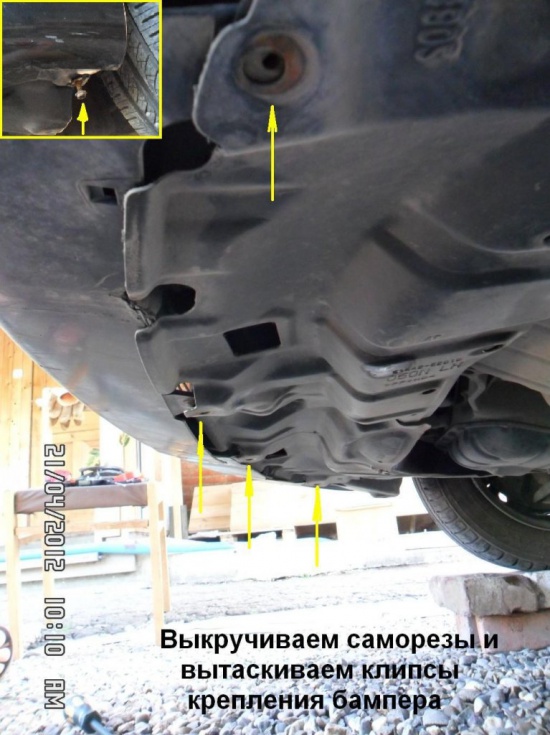

6. Выкручиваем саморезы и вынимаем клипсы крепления бампера.

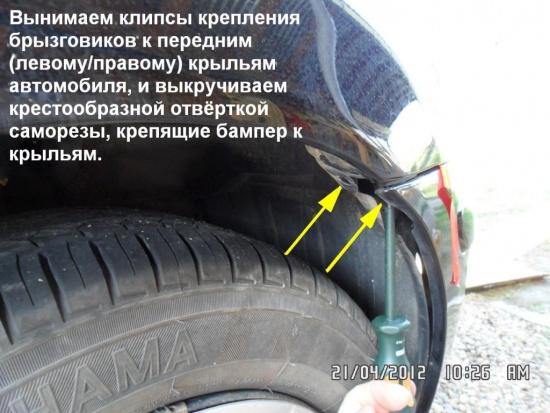

7.  Вынимаем клипсы крепления брызговиков к передним крыльям автомобиля, и выкручиваем крестообразной отвёрткой саморезы, крепящие бампер к крыльям.

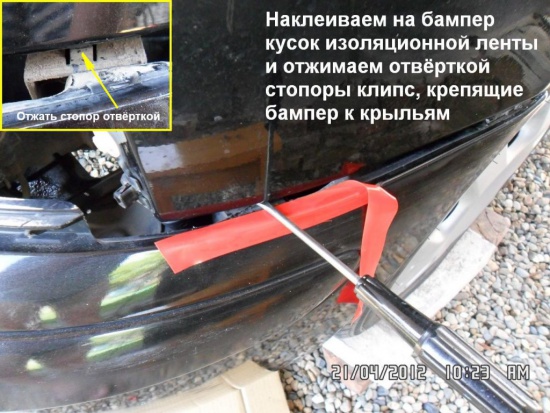

8. Отжимает отверткой стопоры клипс, крепящие бампер к крыльям автомобиля, наклеив на бампер предварительно полоску изоленты.

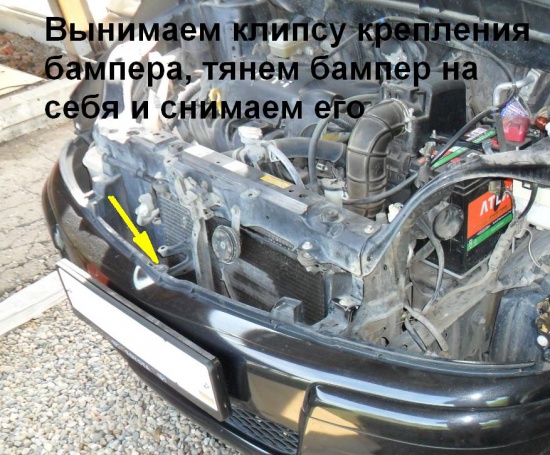

9. Вынимаем клипсу крепления бампера, тянем бампер на себя и снимаем его.

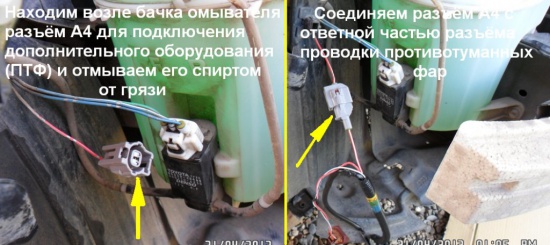

10. Возле бачка омывателя, находим свободный разъем А4, отмываем и очищаем его от грязи. Это разъем для подключения ПТФ. Соединяем его со жгутом проводки противотуманных фар.

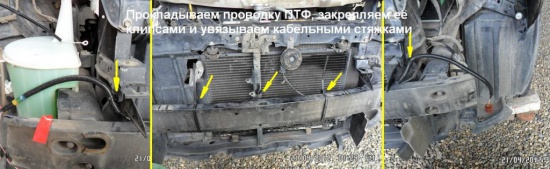

11. Аккуратно прокладываем проводку и фиксируем ее пластиковыми стяжками.

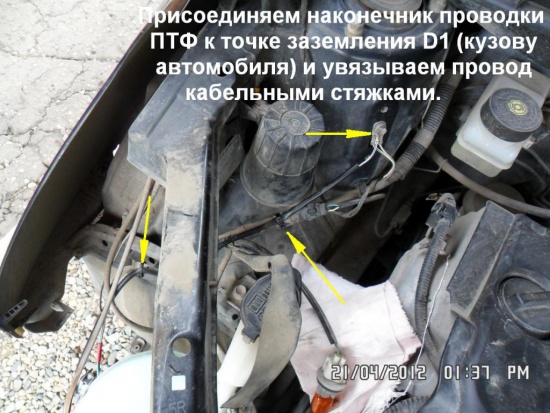

12. Присоединяем наконечник проводки ПТФ к точке заземления D1 (кузову автомобиля) и увязываем провод с помощью пластиковых стяжек.

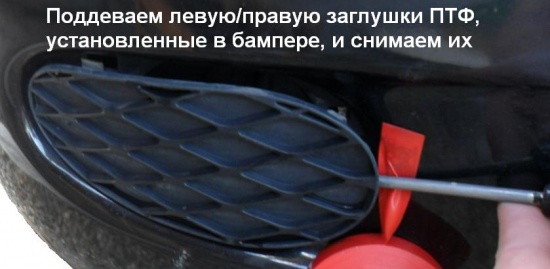

13. Удаляем из бампера заглушки ПТФ, наклеив защитный кусочек изоленты на бампер и поддев заглушки отверткой .

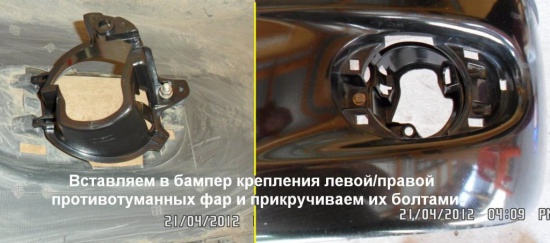

14. Вставляем в бампер крепления  противотуманных фар и прикручиваем их болтами с резьбой М6.

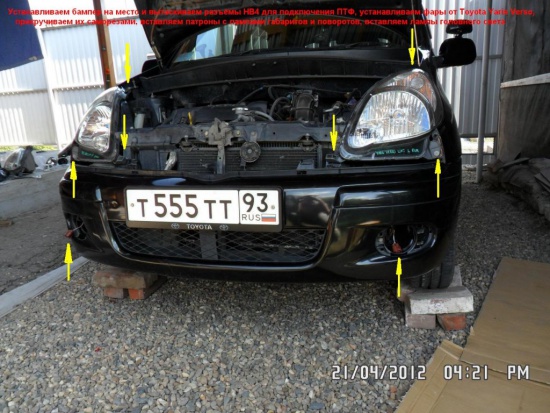

15. Устанавливаем бампер на место в обратном порядке. Вынимаем наружу разъёмы НВ4 для подключения ПТФ.

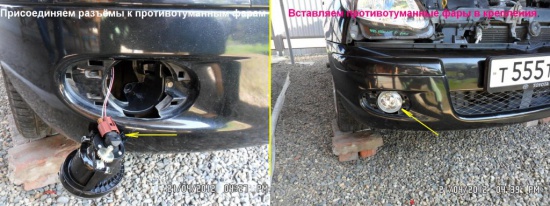

16.  Подключаем разъёмы к противотуманным фарам. Защелкиваем противотуманные фары в креплениях в бампере.

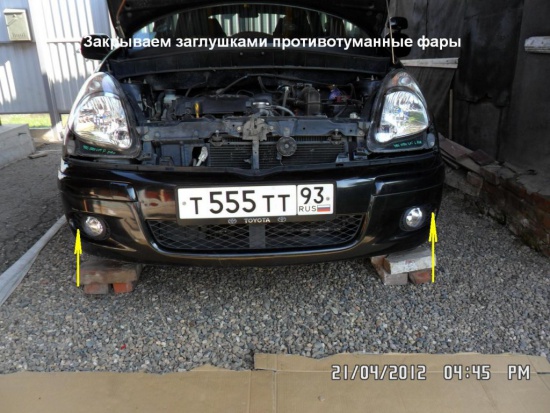

17. Устанавливаем декоративные заглушки.

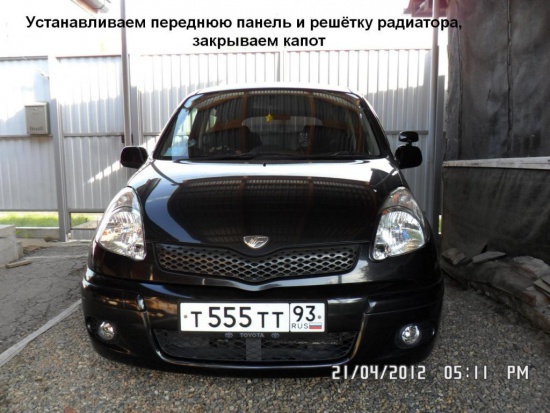

18. Устанавливаем остальные элементы оперения передней части кузова.

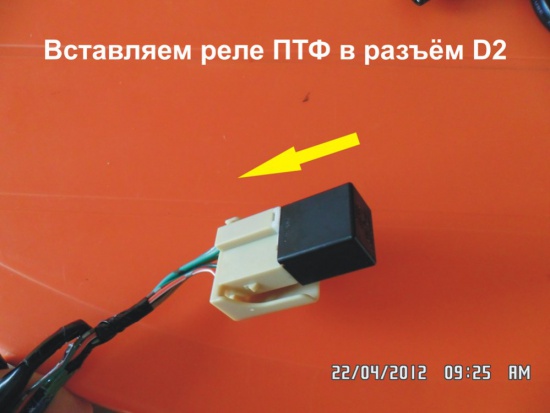

19. Вставляем реле ПТФ в разъём D2 жгута проводов освещения.

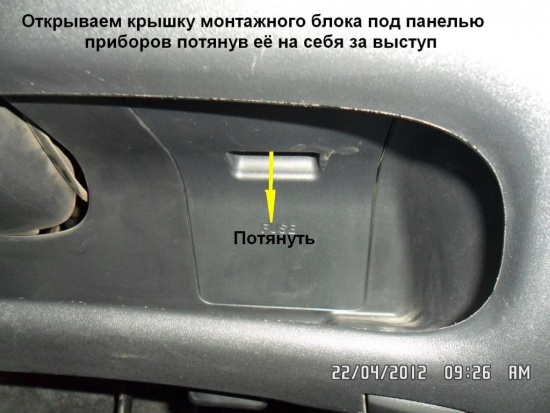

20. Открываем крышку монтажного блока под панелью приборов, потянув её на себя за выступ.

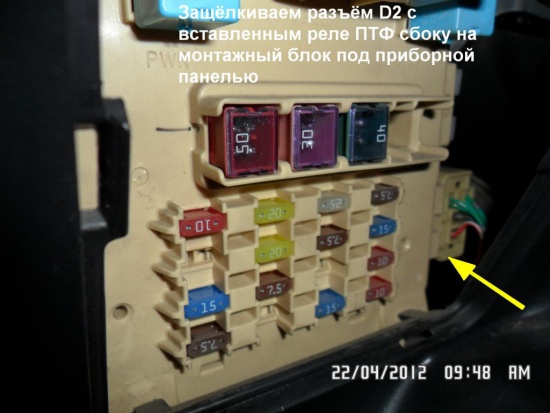

21. Защёлкиваем разъём D2 с установленным реле ПТФ сбоку на монтажный блок под панелью приборов. Делать это крайне не удобно.

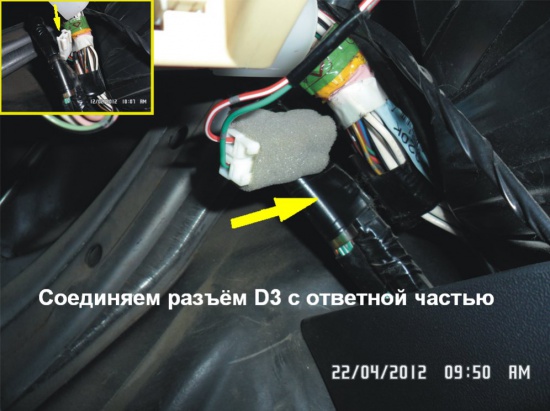

22. Находим в ногах водителя, над педалью газа разъем для подключения дополнительного оборудования. Обычно, он примотан к жгутам основной проводки изолентой белого цвета.  Соединяем разъём D3 с ответной частью.

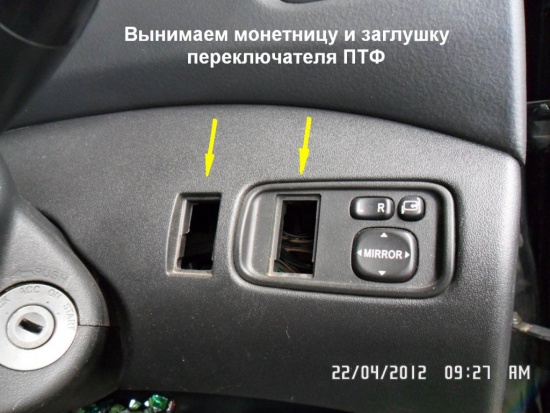

23. Вынимаем заглушку клавиши включения ПТФ.

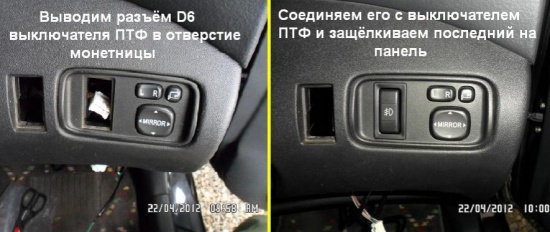

24. Выводим разъём D6 выключателя ПТФ в отверстие. Соединяем его с выключателем ПТФ и защёлкиваем последний на панели.




25. Собираем все в обратном порядке и подключаем акб.



Источник.
