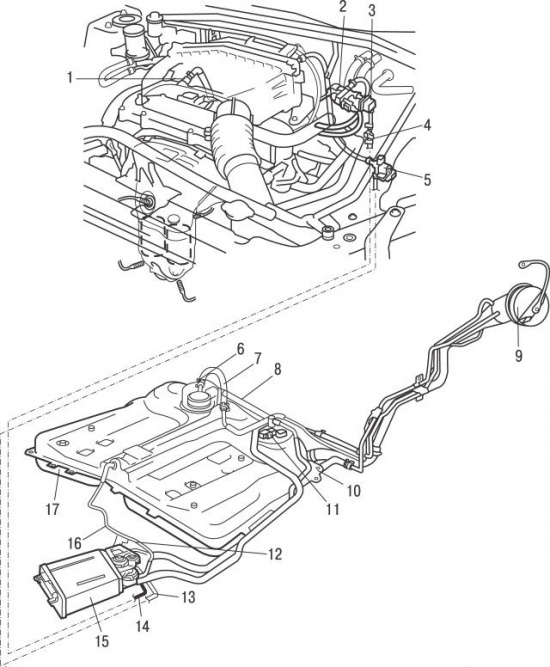

RAV4 (I-поколение) Расположение элементов системы улавливания паров топлива (EVAP) на моделях с 2001 года Toyota RAV4

 1 – клапан принудительной вентиляции картера; 2 – вакуумный клапан системы улавливания паров топлива; 3 – выравнивающий резервуар; 4 – сервисный разъем системы улавливания паров топлива; 5 – вакуумный клапан клапана закрытия канистры с активированным углем (CCV); 6 – топливный клапан; 7 – трубка контроля давления; 8 – вентиляционная трубка; 9 – крышка заливной горловины топливного бака; 10 – возвратный шланг; 11 – датчик давления паров топлива; 12 – вакуумный клапан, управляющий клапаном давления; 13 – отверстие для подачи воздуха; 14 – шланг очистки; 15 – канистра с активированным углем; 16 – шланг системы контроля выделения паров топлива; 17 – топливный бак
