Установка круиз-контроля и кнопок управления магнитолой на руль Toyota Corolla (тема закрыта)

Если на вашей Toyota Corolla нет круиз-контроля и кнопок управления магнитолой на руле, то вы можете установитьт это все самостоятельно, закупив необходимые элементы. Проводка для всего этого уже имеется.

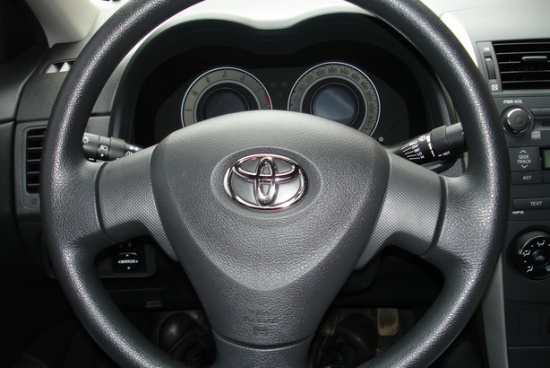

В качестве примера, фотоотчет такой установки с Toyota Corolla 2007 с двигателем 1,6 и МКПП.

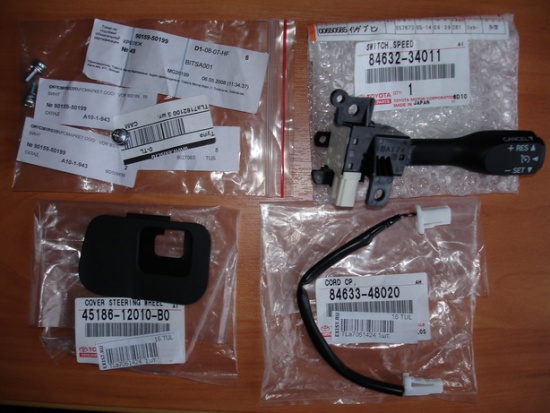

Перечень необходимых деталей:

1) переключатель подрулевой Toyota 84632-34011 - 1шт
2) cпиральный провод 84306-12110 - 1шт (Для владельцев комплектации 17 ММТ и 32 замена витого кабеля не требуется, но ограничитель скорости не работает)

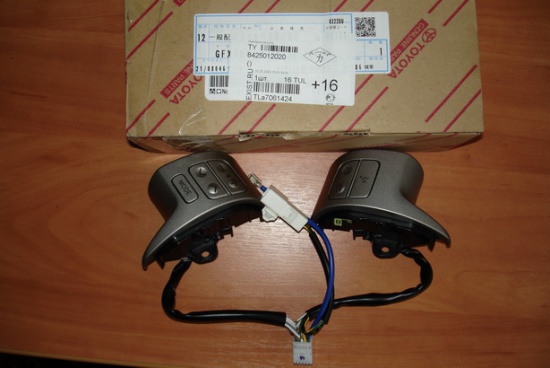

3) кнопки левые и правые 84250-12020 - 1шт
4) пистоны (круиз + кнопки) 90159-50199 - 4шт
5) провод переключателя подрулевого 84633-48020 - 1шт
6) заглушка колонки рулевой 45186-12010-B0 - 1шт

Начнем с установки круиз-контроля.

Ставим руль в положение прямо и отключаем АКБ

Выждав 2 минуты (согласно мануала) снимаем две заглушки снизу руля.

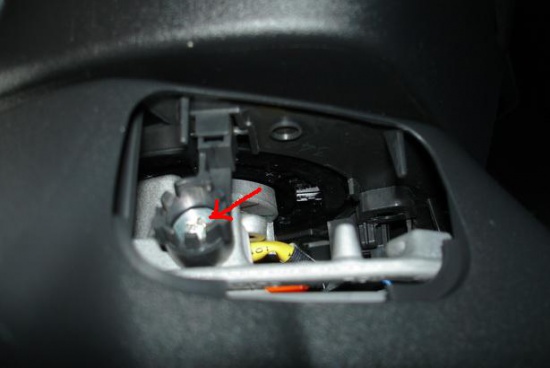

Откручиваем по 1 винту с каждой стороны с помощью Torx T30

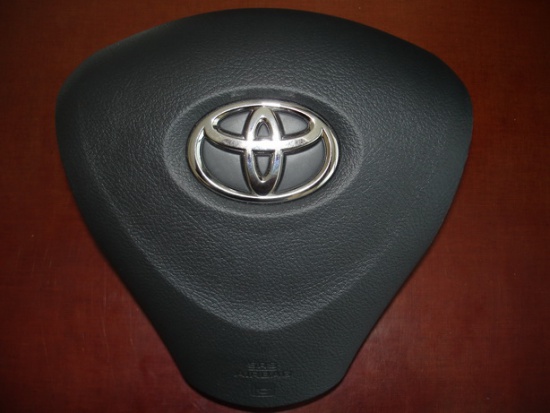

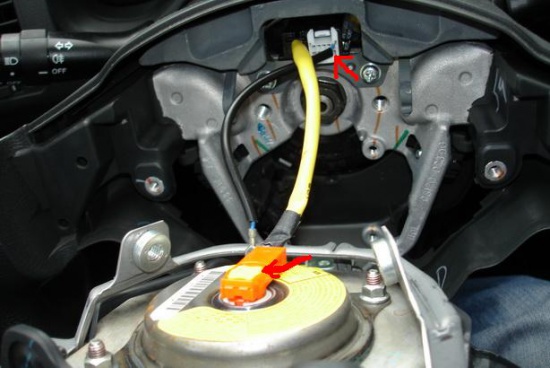

Снимаем подушку безопасности и отсоединяем проводку подушки и клавиши сигнала

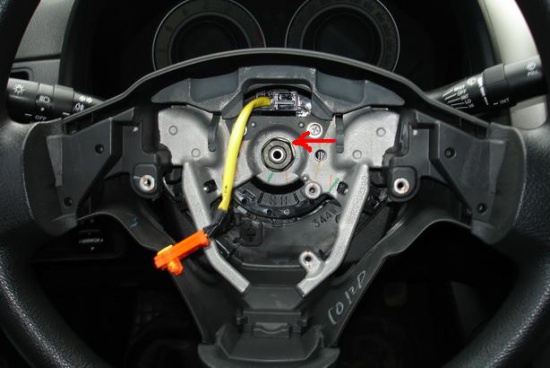

Для правильной установки руля после снятия, ставим метки и откручиваем гайку крепления рулевого колеса

Снимаем рулевое колесо

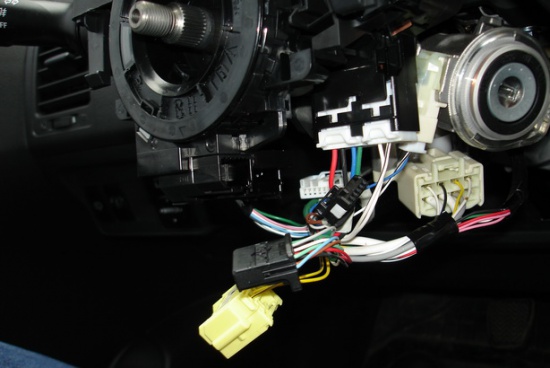

Снимаем нижнюю часть кожуха и отсоединяем проводку

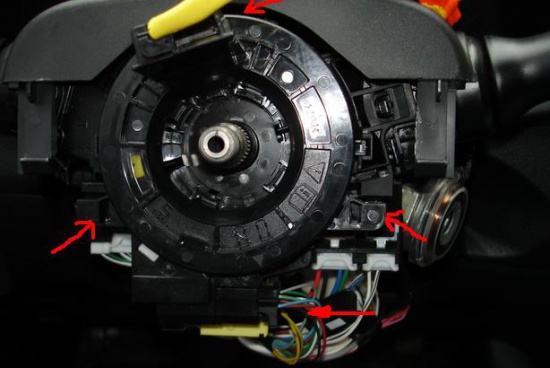

Отсоединяем 3 защелки крепления корпуса витого кабеля (часовой пружины) и снимаем корпус

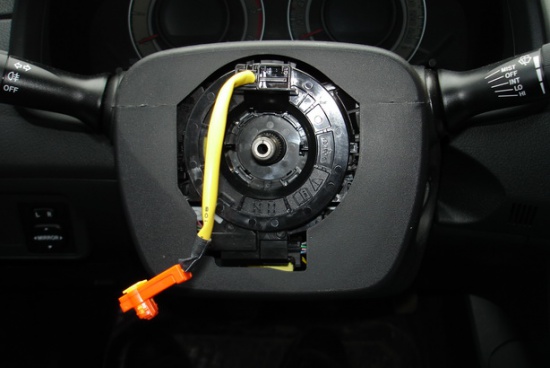

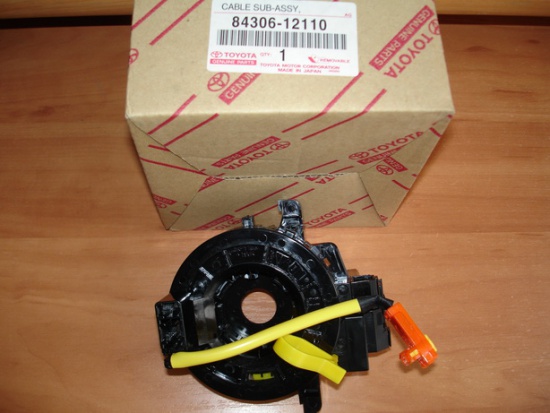

Устанавливаем вместо него новый корпус 84306-12110 и подключаем все разъемы электропроводки

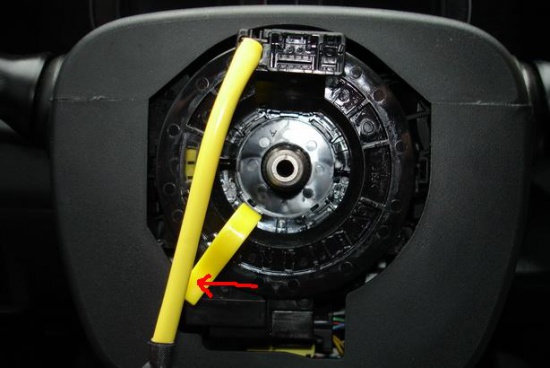

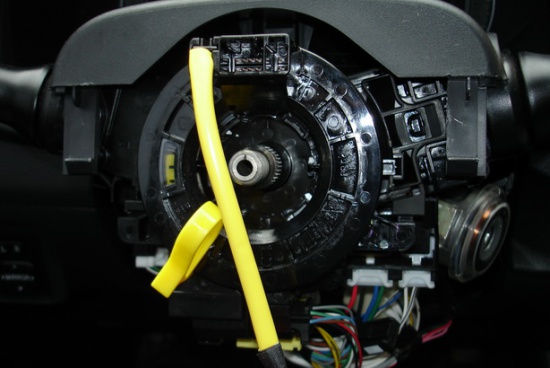

Надеваем на место нижний кожух и обламываем транспортировочный предохранительный стопор (он не дает кабелю вращаться при транспортировке и сохраняет среднее положение). При этом стараемся не поворачивать его до установки руля.

Разъем должен быть сверху.

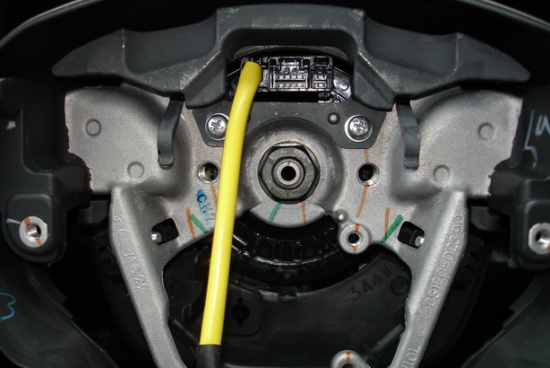

Устанавливаем на место рулевое колесо, совмещая ранее установленные метки

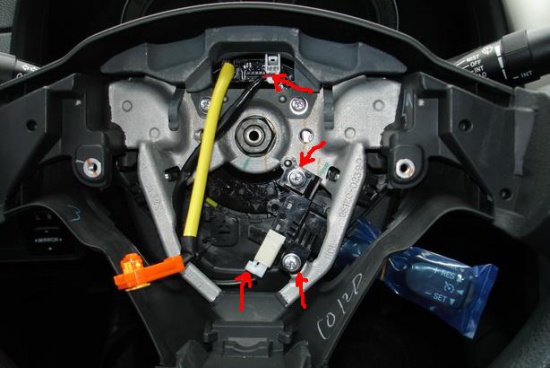

Подсоединяем проводку круиз контроля и крепим джойстик двумя винтами М5 длинной 10мм с шайбами

Подключаем подушку и звуковой сигнал

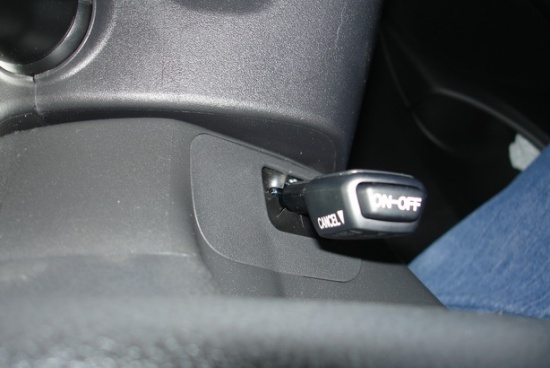

Прикручиваем подушку, устанавливаем новую заглушку с отверстием под переключатель справа и старую слева

Подключаем АКБ, заводим и проверяем: при включении круиз-контроля должен загорется соответствующий индикатор на приборной панели



Теперь займемся кнопками на руле.

К сожалению,  кнопки ограничителя скорости в варианте 84250-12020 нет, как собственно и в 84250-12010.

Есть конечно и другие варианты, но стоят они немало - около 9000 руб.

Поэтому, можно использовать клавиши блутуса, немного доработав схему.

Разбираем часть кнопок, где нарисован телефон.

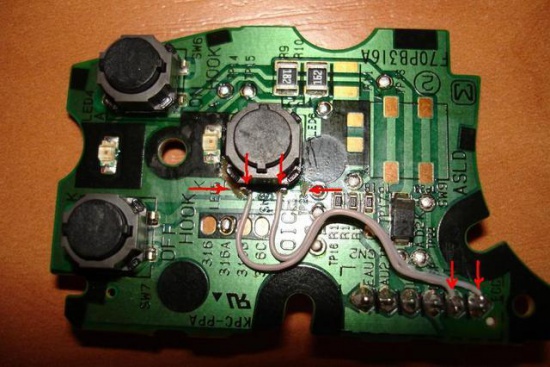

На фотографии видим плату с отсутствующей, но так необходимой кнопкой "ASLD", от посадочного места кнопки идут два проводника по плате к разъему, дальше штатные провода - там все есть. Используем клавишу с пиктограммой "говорящий рот".

Обрезаем дорожки, подходящие к этой кнопке и соединяем проводами с соответствующими контактами разъема. Обязательно прозвоните тестером все цепи. При сборке не передавите провода крепежными винтами!

Снимаем подушку, как было описано выше (обязательно отключить АКБ!)

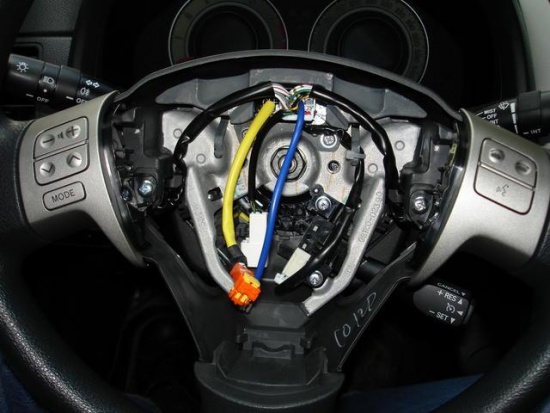

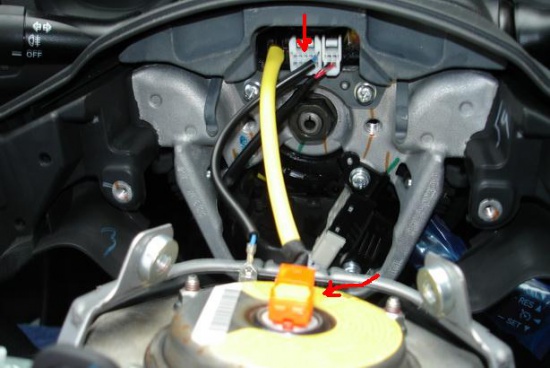

Прикручиваем кнопки, укладываем провода и подключаем разъем к витому кабелю.

Для разъема который остался не подключенным имеется специальное место - просто вставляется в отверстие и все, ни к чему не подключается.

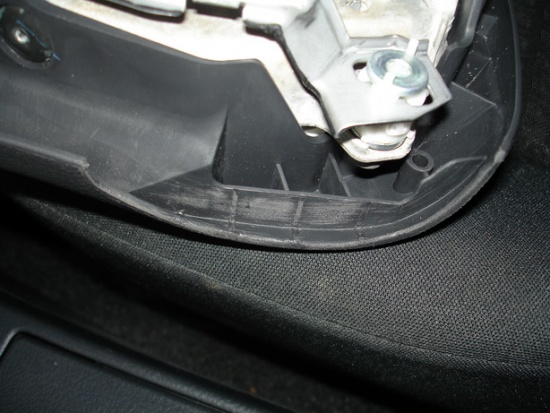

Теперь очень ответственная часть работы - обрезание ушей у подушки. Пластмасса тут очень мягкая и вязкая, как резина. Резать лучше острым ножом, потом выравнивать мелким напильником и наждаком.

Полировать торцы бесполезно. Обязательно необходимо удалить ребра жесткости, как на рисунке, т.к. если их оставить, упираются в бортик кнопок и сигнал не нажмется.

Получится вот так

Аккуратно, чтобы не пережать провода собираем все обратно и можно заводить!

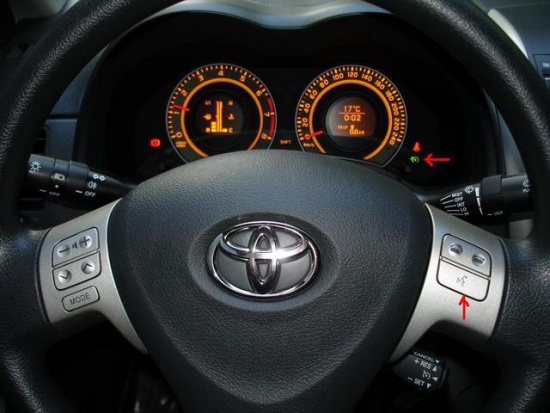

Горящие индикаторы укажут на правильность подключения и сборки.
