Замена прокладки ГБЦ на двигателе QR20 Nissan X-Trail

Messir

Отключите акб.


Слейте охлаждающую жидкость из двигателя.


Снимите дроссельный узел и впускную систему.

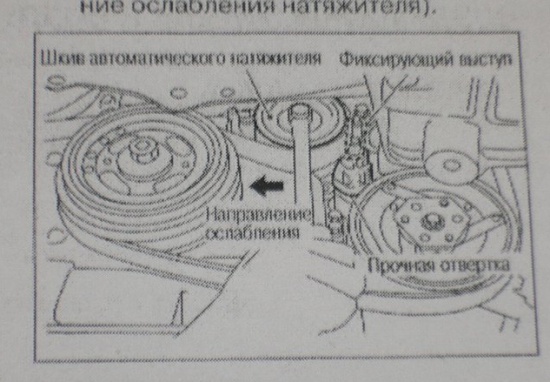

Снимите правое колесо, открутите брызговики и ключем на 14 отводя натяжной ролик, вывести и снять ремень привода генератора.

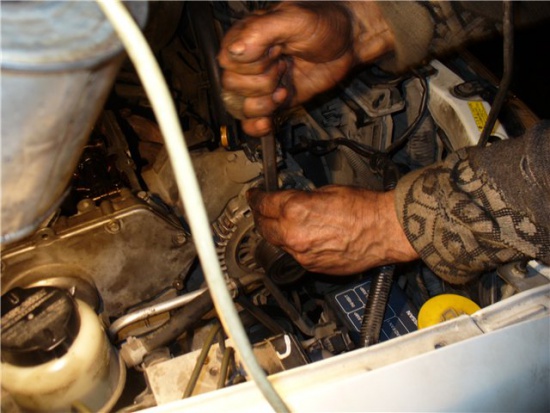

Отворачиваем болты крепления генератора

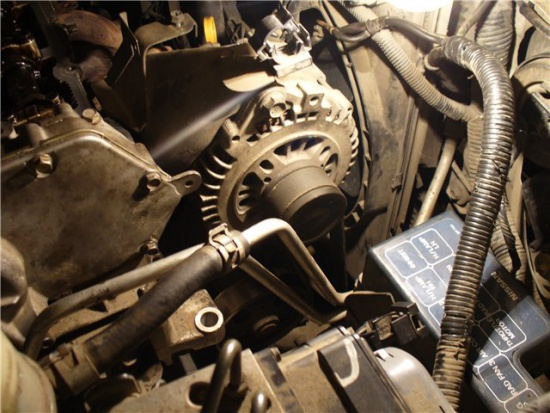

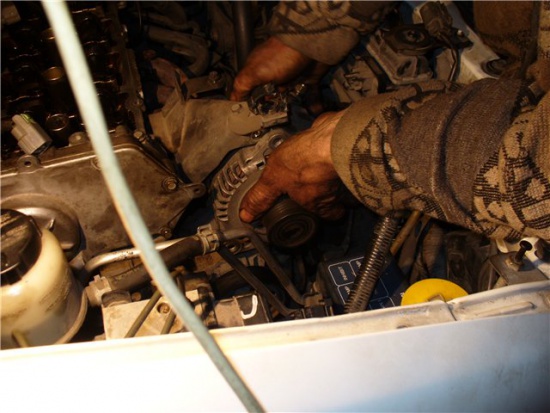

И снимаем генератор


Снимаем кронштейн крепления генератора


Отключаем все разъемы, снимаем свечи и отключаем датчики

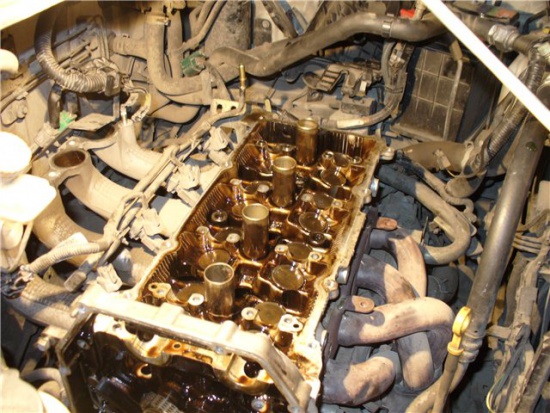

Снимаем клапанную крышку

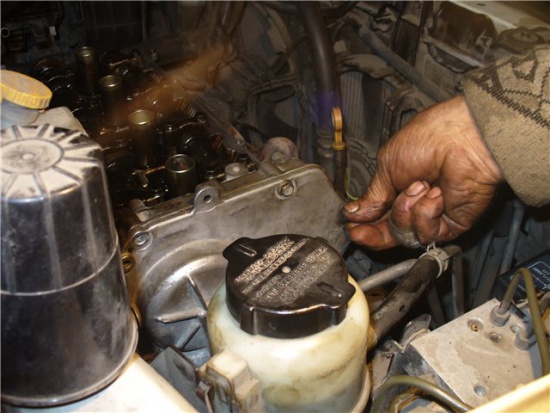

Откручиваем болты крышки ГРМ и снимаем ее.

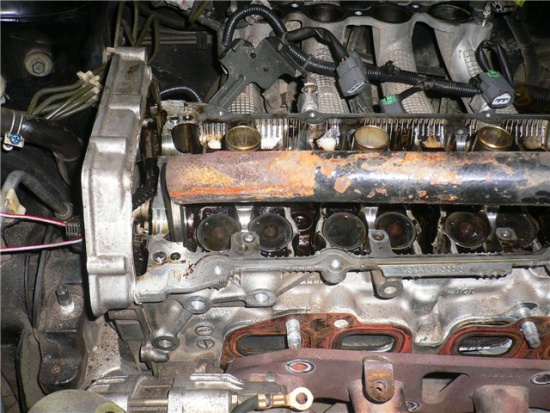

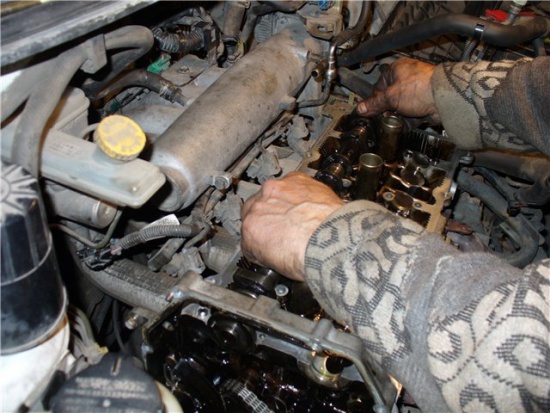

Откручиваем болты фиксации ГБЦ и рамки крышки ГБЦ.

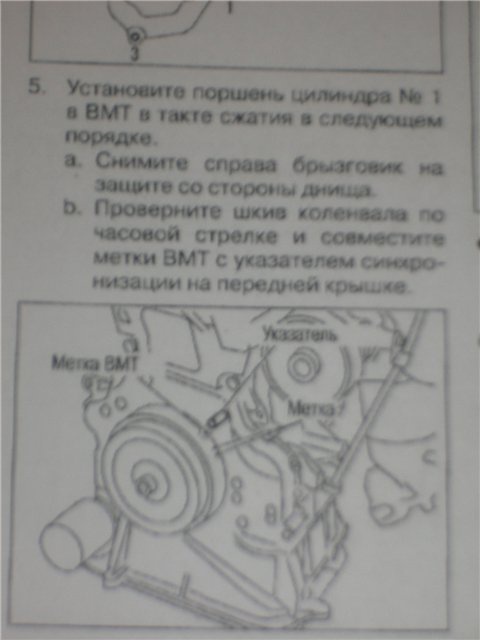

Устанавливаем 1й цилиндр в ВМТ.



Фиксируем стопор натяжителя цепи и снимаем натяжитель.

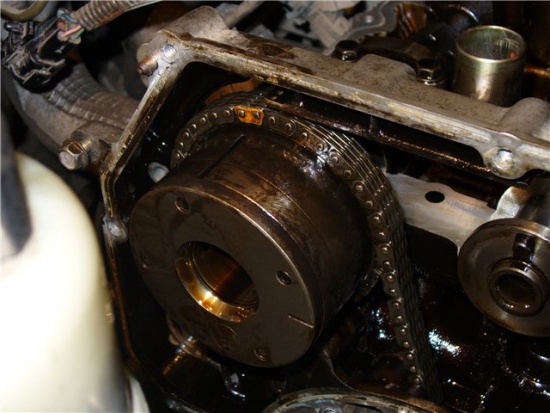

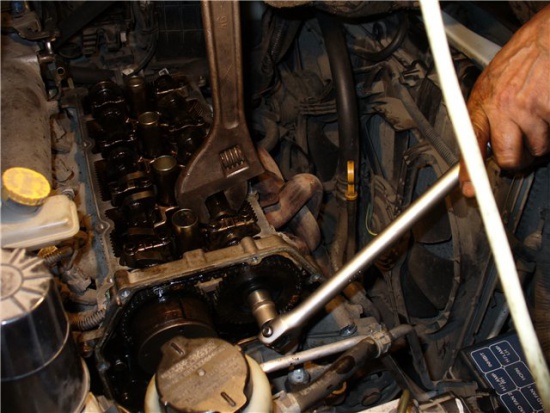

Фиксируем шестигранную часть распредвала ключом на 24 и откручиваем болты звездочек. Снимаем цепь.


НЕ поворачивайте колен и распред валы , после снятия цепи. Для верности можно сделать метки краской на звездочках и звеньях.

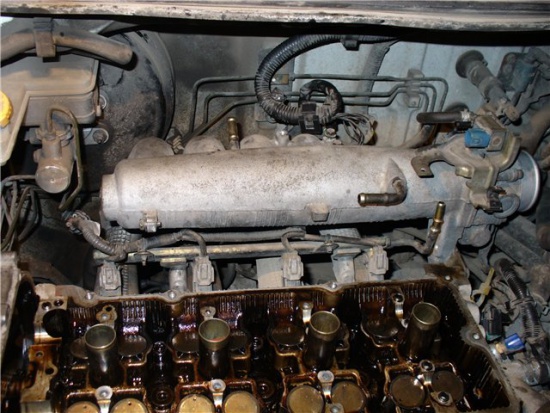

Отворачиваем впускной и выпускной коллектор, отсоединяем патрубки охлаждения, откручиваем 10 болтов крепления ГБЦ


Снимаем головку блока цилиндров, пошатывая ее из стороны в сторону.

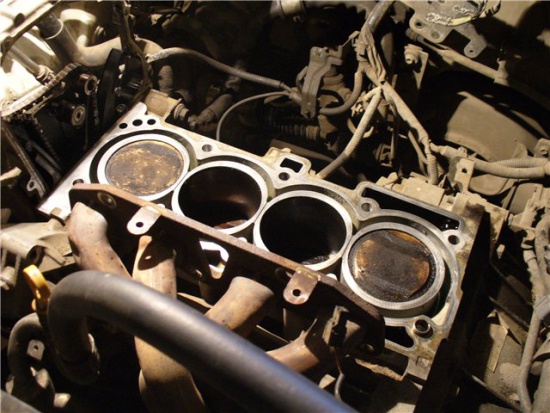

Снимите старую прокладку и очистите посадочное место на блоке цилиндров.

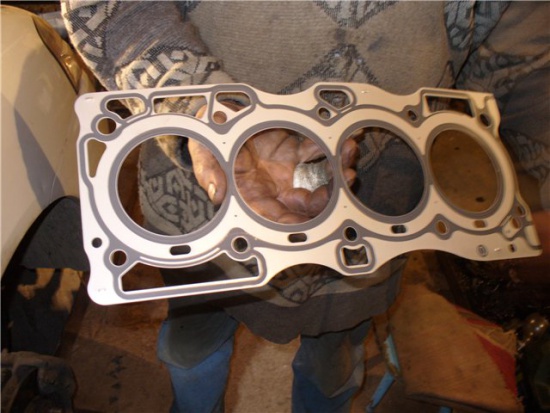

Берем новую прокладку

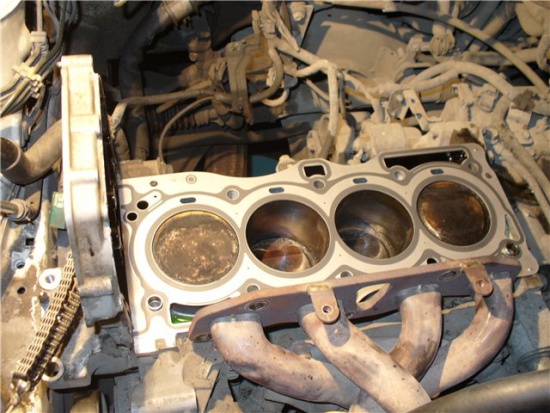

И устанавливаем на блок цилиндров


Устанавливаем головку блока цилиндров.

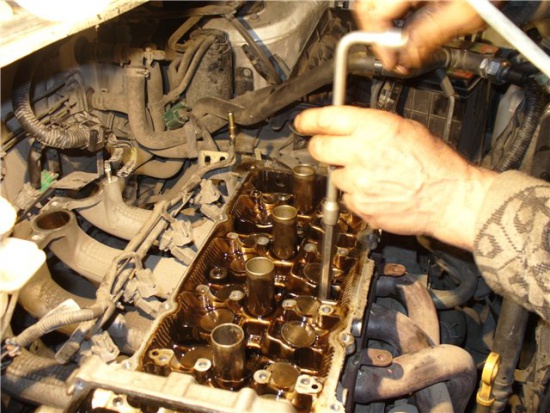

Затягиваем головку в 3 этапа

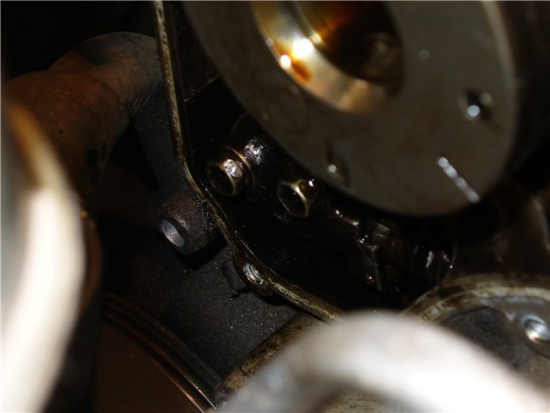

Крепим болтами "трубы". Процесс не удобный, т.к болтов 5 шт и они плохо доступны.




Устанавливаем прокладку и вкручиваем шпильки.

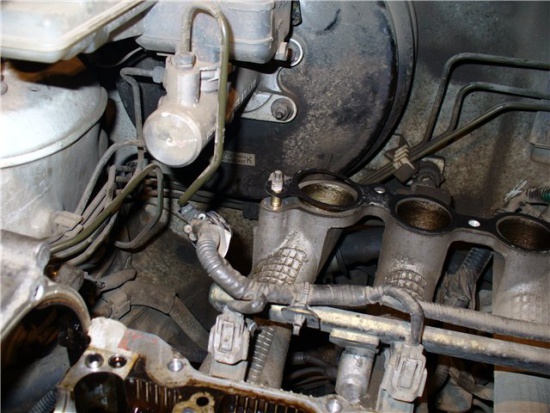

Одеваем на шпильки рессивер.


Подключаем шланг и ставим кронштейн.

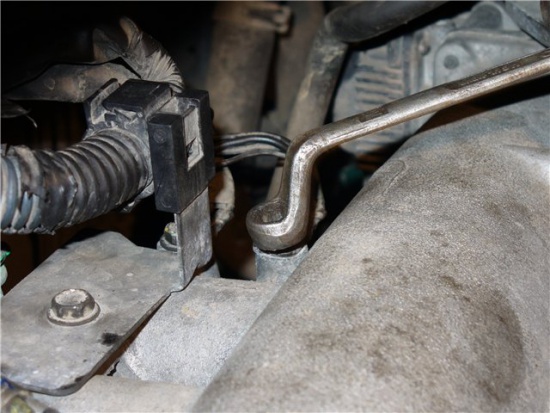

Затягиваем болты и гайки

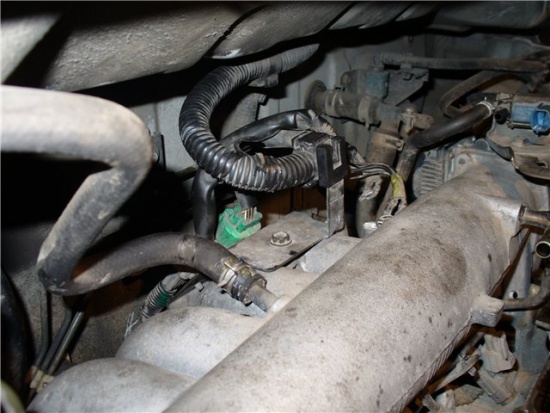

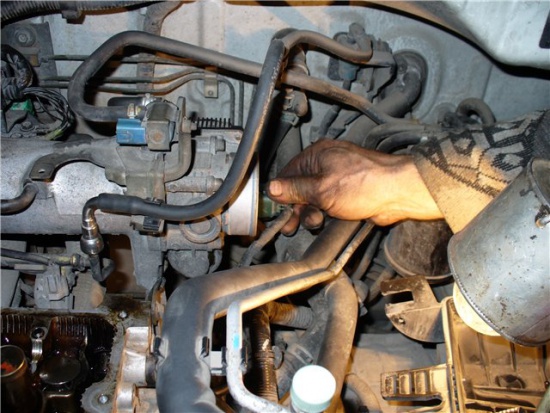

Подключаем шланги и датчики.

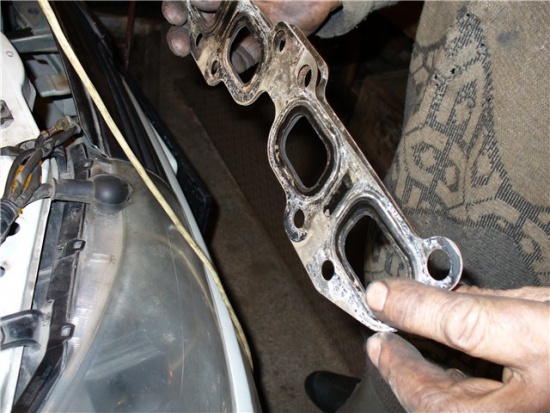

Устанавливаем прокладку выпускного коллектора.

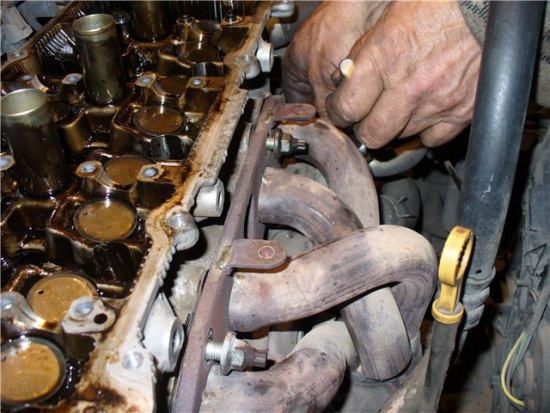

Затягиваем коллектор

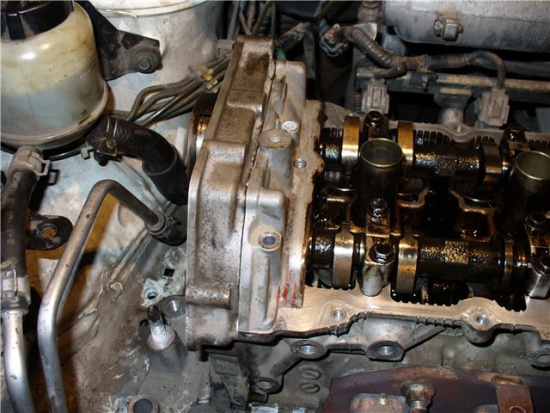

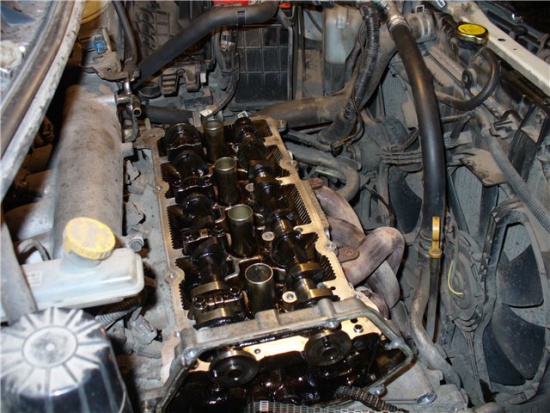

Устанавливаем распределительные валы.

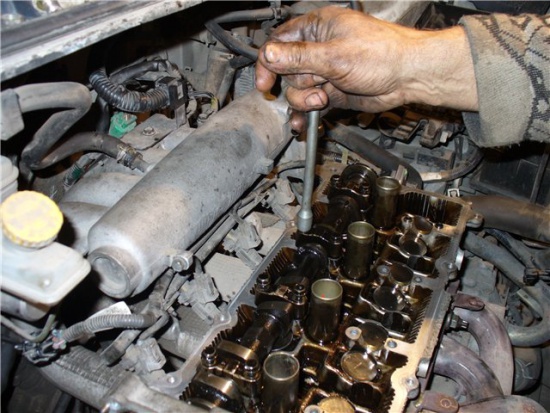

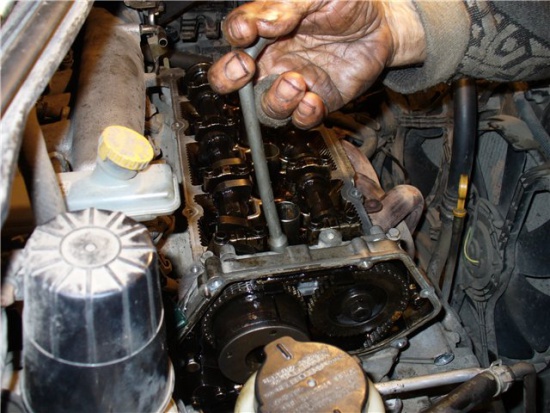

И закрепляем их.

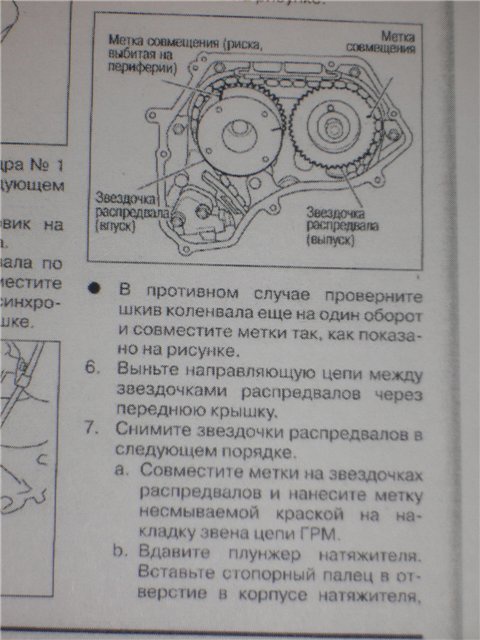

Устанавливаем звездочки распред. валов, совмещая метки.

(риски напротив метки и буква "W" на узкой звездочке в положении 6 часов, внизу, по часовой стрелке)

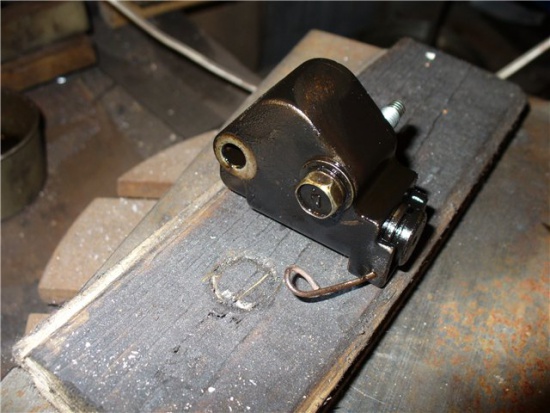

Устанавливаем натяжитель цепи, который перед снятием был зафиксирован в сжатом состоянии.



И затягиваем звездочки.

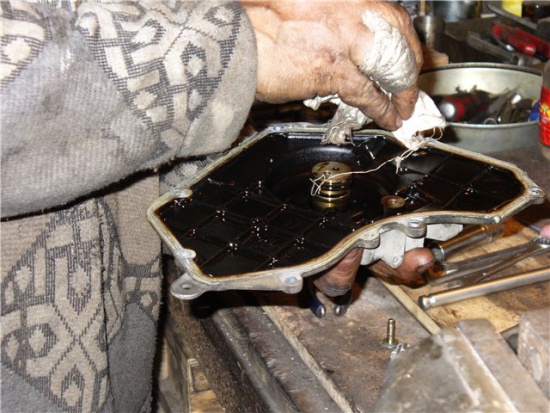

Наносим герметик на внутреннюю крышку.


Одеваем ее.


И прикручиваем.

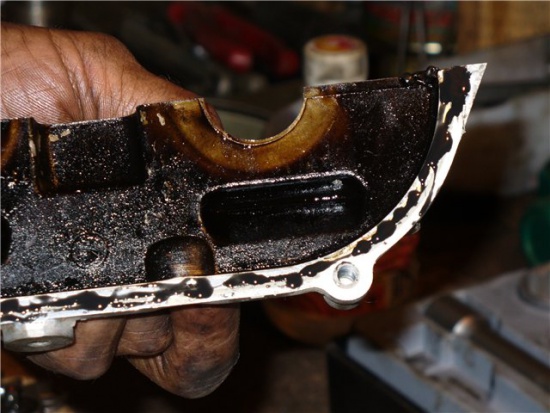

Таким же образом подготавливаем наружнюю крышку.


Одеваем и прикручиваем ее.

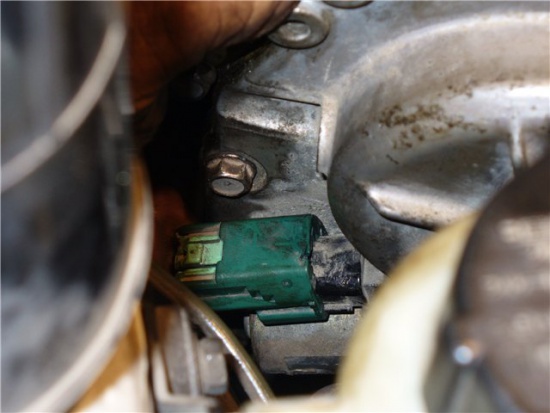

Подключаем датчик.

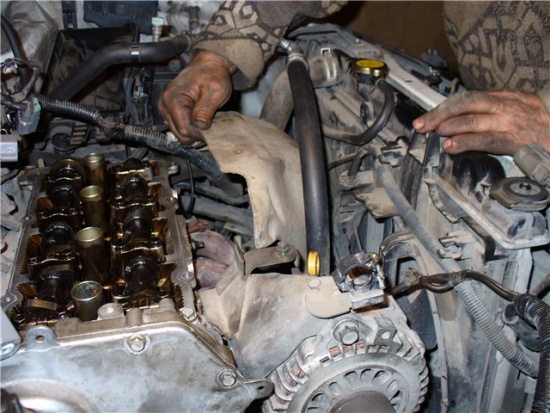

Устанавливаем кронштейн генератора, сам генератор и одеваем и натягиваем ремень.


Устанавливаем защиту выпускного коллектора.

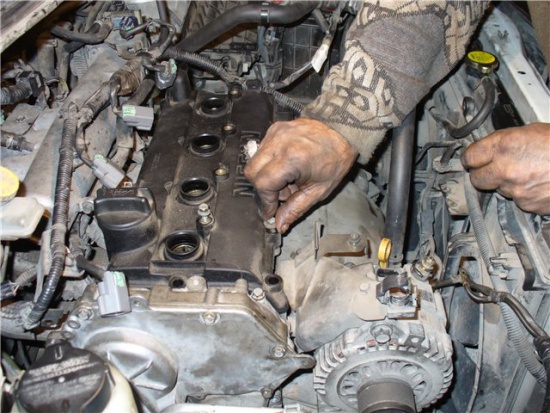

Устанавливаем клапанную крышку.

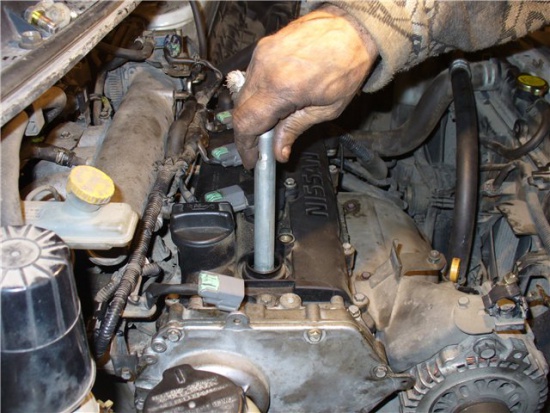

Вкручиваем свечи и устанавливаем катушки зажигания.


Теперь следует медленно, тонкой струйкой залить охлаждающую жидкость, завести двигатель и удалить воздух из стистемы охлаждения.

Через 1000 км провести подтяжку ГБЦ.


Источник


На Autopeople с 2010 г
tima888aa
24.01.12  |
24.01.12 |

+100

Хорошая инфа!

ТОлько еще одна обязательная операция - плоскости ГБЦ проверка, и при необходимости шлифовка.

Но это уже точно не самому...

пы.сы.: Кто о чем, а вшивый о бане...

кривой
31.01.12  |
31.01.12 |

Отличная инфа!!! Правда я побольше разбирал. Не знал просто что можно и так. Вопрос можно ли менять местами клапанные колпачки. Как восстановить если нет. И второй цепь обязательно ли метить, звёзды я пометил в верхней мертвой. Сборку только собираюсь начать.

mATr1xX
06.02.12  |
06.02.12 |
кривой: Как восстановить если нет. #

Ставить только новые.



кривой: И второй цепь обязательно ли метить, звёзды я пометил в верхней мертвой. Сборку только собираюсь начать. #

Желательно да.

lev950
07.02.12  |
07.02.12 |


to Messir: +100

экстремал
29.11.12  |
29.11.12 |

скажите это можно сделать заменить прокладку под головкой блока, самому в гараже или обратится на станцию

экстремал
29.11.12  |
29.11.12 |

просто у нас ни кто не хочет браться за это говорят сложный движок и еще у меня вариатор стоит, все отправляют к офицеалам

Messir
30.11.12  |
30.11.12 |


to экстремал: Если Вы имеете навыки поработе с инструментом, то все можно прекрасно сделать самому.



кривой: Вопрос можно ли менять местами клапанные колпачки. Как восстановить если нет #

Если Вы имеете ввиду сальники клапанов, то их надо вообще заменить на новые. Сразу.



кривой: цепь обязательно ли метить, звёзды я пометил в верхней мертвой #

Опять же, если Вы уверены, что после установки и натяжении цепи метки на валах не сдвинуться, то цепь можно не метить. Но, как показывает практика, это частая проблема - сдвиг шестерни на 1 зуб после натяжения цепи.






На Autopeople с 2010 г
as200065
15.08.14  |
15.08.14 |


to Messir: подскажите надо ли снимать распредвал при снятии головки на QR20 для замены прокладки гбц если маслосъем колпачки и сальник распредвала менятся не будут?

и надо ли фиксировать цепь грм при снятии головки,что бы цепь не соскочила соскочила с нижней звездочки?

Oleg Anatolish
30.10.15  |
30.10.15 |

Я у себя поменял прокладку и ни каких проблем, самому вполне можно и без навыков! Теперь повопросу: подскажите надо ли снимать распредвал при снятии головки на QR20 для замены прокладки гбц если маслосъем колпачки и сальник распредвала менятся не будут? и надо ли фиксировать цепь грм при снятии головки,что бы цепь не соскочила соскочила с нижней звездочки? Отвечаю: конечно надо Под распредвалами болты крепления головки! А вот цепь конструктивно устроена так что она не соскакивает с нижней звёздочки, но я на всякий случ. Подвязал

Oleg Anatolish
30.10.15  |
30.10.15 |

Немаловажно что после сборки нужно переобучать Х.Х и положению дроссельной заслонки т.к. наверняка обороты будут выше чем положено!


prinz-75
26.01.18  |
26.01.18 |

собрал голову . звездочки поставил по меткам с цепью, заводить не заводится. смотрю искру искры нет. в чем дело. подскажите.

Модератор
Авто)(модер
26.01.18  |
26.01.18 |
prinz-75: собрал голову . звездочки поставил по меткам с цепью, заводить не заводится. смотрю искру искры нет. в чем дело. подскажите.

Что новое ставили?? Саму "голову", распредвалы, датчики.

Прежде чем крепить голову, поршни выставили так, как показано на картинке??


Форум не экспертная комиссия. Все мнения и советы имеют рекомендательный характер. Ответственность за принятые решения по ремонту, лежит полностью на пользователе.
prinz-75
28.01.18  |
28.01.18 |


to Авто(дед): Заменил голову, распредвалы. Поршня стояли именно так. Когда снимал голову прокрутил валы так , что бы желтые метки на цепи совпали с ризками на шестеренках. после попытки завезти , снял еще раз лобовину , прокрутив несколько раз до совподения меток. стоят четко. на моховике тоже есть три ризки. первая совподает с меткой отлитой на лобовине. вставил для контроля спицу в первый горшок. Поршня подняты. Вчера снял датчики положения распред и колен валов. попробую их заменить. Цена на них дороговато.

seryi0110
19.05.18  |
19.05.18 |

Снял головку, так и не понял, где пробило прокладку, между третьим и четвертым цилиндром прокладка расслоилась, в 4ом накипи было много , особенно на выпускных клапанах, керосин просочился сразу. В нем компрессия была 7,4. Когда разбирал, обратил внимание, что на дросселе масло, подскажите пожалуйста, так и должно быть, если нет, то как исправить, за раннее спасибо.

Модератор
Авто)(модер
19.05.18  |
19.05.18 |


to seryi0110:

Как минимум, "перебрать" головку притереть клапана. Пробег какой??


Форум не экспертная комиссия. Все мнения и советы имеют рекомендательный характер. Ответственность за принятые решения по ремонту, лежит полностью на пользователе.
seryi0110
20.05.18  |
20.05.18 |


to Авто(дед): пробег официальный 305000, сколько скручено история умалчивает

Модератор
Авто)(модер
20.05.18  |
20.05.18 |
seryi0110: to Авто(дед): пробег официальный 305000, сколько скручено история умалчивает

Следы хона на "зеркалах" цилиндров, хоть чуть заметны??

---------------------------

Хонингование цилиндров (нанесение хона, хонинговка цилиндров) — абразивная обработка поверхностей при помощи хонов (хонинговальных головок).


Форум не экспертная комиссия. Все мнения и советы имеют рекомендательный характер. Ответственность за принятые решения по ремонту, лежит полностью на пользователе.
seryi0110
20.05.18  |
20.05.18 |

зеркало чистое

89029211092
07.01.19  |
07.01.19 |

Подскажите пожалуйста может кто сталкивался. Пошли Газы в расширителный бочок. Понятно что прокладке пришел конец. Поехал к спецам поменяли прокладку. Газы как шли так и идут. Грешили на голову. Поставили контрактную с заменой выпускных клапонов и шлифовкой головы. Газы как шли так и идут. Что это может быть? За ранее спасибо

Модератор
Авто)(модер
07.01.19  |
07.01.19 |


to 89029211092:

Остаётся вариант, трещина в блоке. Движок не размораживался??

Могла появиться и в следствии неграмотной затяжки болтов крепления головки.


Форум не экспертная комиссия. Все мнения и советы имеют рекомендательный характер. Ответственность за принятые решения по ремонту, лежит полностью на пользователе.
