Регулировка датчика положения дроссельной заслонки (ДПДЗ или TPS) Mitsubishi Pajero

Датчик положения дроссельной заслонки (Throttle Position Sensor) – TPS, практически на всех моделях двигателей расположен с противоположной стороны рычага управления дроссельной заслонки.

Он предназначен для определения угла открытия дроссельной заслонки: закрыта она или открыта и, если открыта, то на какой угол.

ECM (Electronic Control Module или электронный блок управления двигателем ЭБУ) на основании этой информации, путем сравнения «полученных» от TPS данных и имеющихся, то есть зашитых в его память, управляет работой форсунок (инжекторов) и другого электронного оборудования. Если машина оборудована АКПП, то её работой управляет свой ECM, который так же использует выходные напряжения TPS.

Именно этот узел (TPS) и рекомендуется регулировать по приборам, потому что тем самым вводится в заблуждение ECM, в лучшем случаи блок управления начинает корректировать работу двигателя, отталкиваясь от неправильных показаний TPS, а в худшем – исключает из своей работы показания TPS и зажигает на панели приборов лампочку CHEK. И то, и другое не добавит резвости вашему автомобилю, наоборот – что-то будет не так.

TPS представляет собой обыкновенный потенциометр - переменный резистор изготовленный по особой технологии.

При изменении положения дроссельной заслонки, этот резистор должен выдавать на ECU изменяющийся по напряжению сигнал, который снимается с подвижного контакта TPS. Его еще можно - назвать реостатным или резистивным, потому, что именно с этого среднего контакта ECM получает точную информацию о положении дроссельной заслонки: при ее открывании напряжение должно плавно возрастать. И наоборот.

Для автомобилей с электронной педалью газа чаще всего применяют 3х контактный датчик.

Для автомобилей с клапаном холостого хода - 4х контактный. 4-й контакт используется в качестве сигнала для открытия клапна холостого хода в момент, когда дроссельная заслонка полностью закрыта.

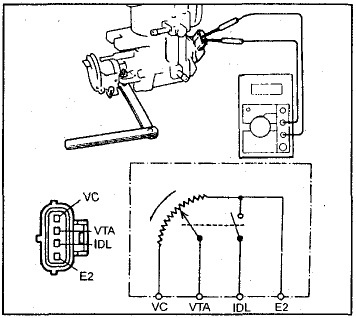

Контакты Е2(минус) и Vc(+12v) - это питание датчика. Проверку работоспособности и настройку следует проверять с замера опорного напряжения (обычно 5В) на этих двух контактах.

Нажимая на педаль газа, мы приводим в действие дроссельную заслонку и одновременно, через ось –внутри TPS происходит перемещение ползунка.

Начинают работать два контакта :IDL и VTA.

Контакт IDL – это так называемый контакт холостого хода. Он размыкается и блок управления (ECM) получает первоначальный сигнал о том, что дроссельная заслонка начала работать.

Контакт VTA – это и есть потенциометр. Чем далее мы будем нажимать на педаль газа, тем более будет изменяться сопротивление и на основании этого блок управления (ECM) начинает корректировать работу всех электронных систем.

Настройка такого датчика начинается с установления правильного зазора между рычагом дроссельной заслонкой и его упорным винтом. Определяется по инструкции к каждому двигателю, и обычно составляет 0,45 мм.

Проверка самого датчика.

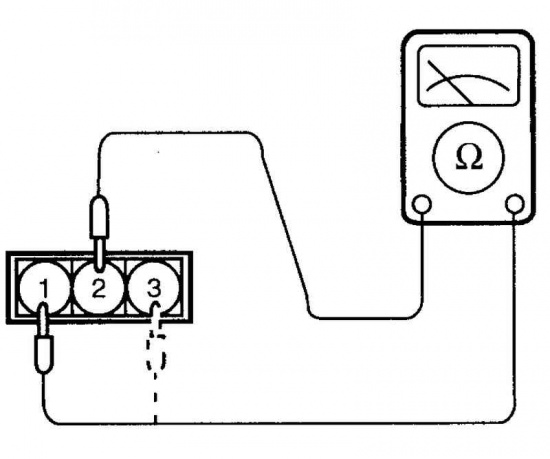

Для проверки 3х контактного датчика, отключите его разъем, и замерьте сопротивление между контактами 2 (масса) и 3 (питание) разъема датчика.

Сопротивление должно быть около 0,7–3,0 кОм (на многих автомобилях может быть разное значение).

Медленно откройте дроссельную заслонку и убедитесь, что сопротивление датчика плавно изменяется пропорционально открытию дроссельной заслонки. Если изменение скачкообразное, то датчик нуждается в замене.

Регулировка датчика заключается в установлении начального напряжения, равного 0,3-1,5В в положении холостого хода - закрытой дроссельной заслонки.  При полностью открытой дроссельной заслонке, величина напряжения должна быть 3,7-4,9В.

Если эти параметры не соблюдены, то следует ослабить регулировочные винты и, перемещением корпуса ДПДЗ добиться нужных значений.

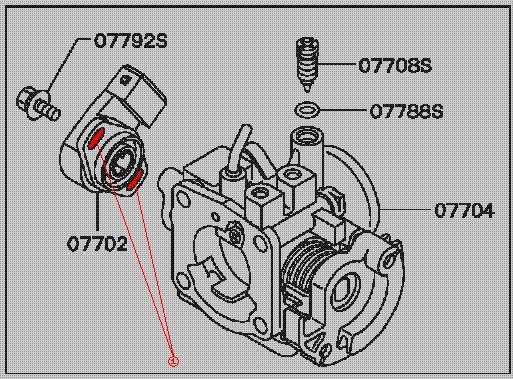

Регулировка осуществляется в пазах, обозначенных красным цветом.
