Блок предохранителей на Suzuki New Grand Vitara

Автор
Сообщение

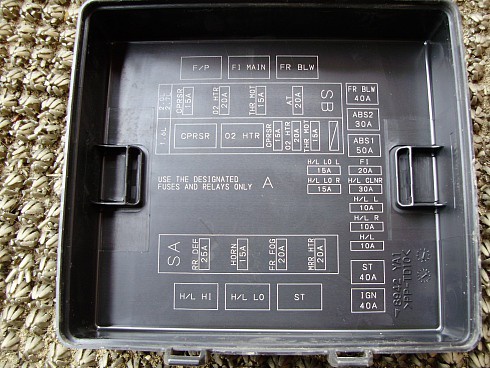

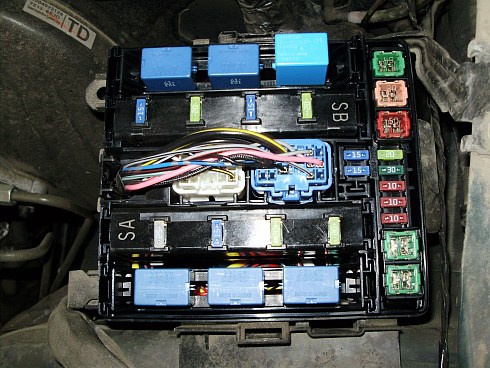

Описание релюшек и предохранителей




-- Реле (верх. ряд)
1. реле электробензонасоса
2. основное реле
3. реле отопителя

-- Предохранители, верхний ряд по горизонтали:
15А - синий - компрессор кондишина
20А - зеленый - подогреватель датчика кислородного
15А - синий - электропривод заслонки дроссельной
20А - зеленый - реле АКПП (блока управления)

--Предохранители в вертикальном ряду (два синих предохранителя 15А) это левая (верхний) и правая (нижний) фары

-- Предохранители, вертикальный ряд с правой стороны, сверху вниз:
40А - зеленый - вентилятора отопителя переднего
30А - розовый - модулятор давления ABS
50А - красный - модулятор давления ABS
20А - салатовый - основное реле
30А - зеленый - омыватель фар
10А - красный - левая фара дальний свет
10А - красный - правая фара дальний свет
10А - красный - фары
40А - зеленый - стартер
40А - зеленый - замок зажигания

-- Предохранители, горизонтальный ряд внизу:
25А - белый - обогреватель заднего стекла
15А - синий - звуковой сигнал
20А - желтый - передние противотуманки
20А - желтый - обогреватель зеркал

-- Реле в нижнем ряду:

1. реле дальнего света
2. реле ближнего света

3. реле стартера

31.05.11 -

А какой предохранитель отвечает за прикуриватель?

03.06.11 -
alexu79: Suzuki New Grand Vitara #

В блоке предохранителей в салоне №3


04.06.11 -

Спасибо за развернутый ответ. То, что доктор прописал!

09.09.11 -

поставил на 10А, хватит ему.

25.10.11 -

А магнитола, освещение салона и компьютер? все пропало после кое каких кузовных работ... может кто знает??

26.10.11 -


to alexunder: Проверяйте проводку и предохранители. Кузовные работы были после аварии ?

26.10.11 -
alexunder: А магнитола, освещение салона и компьютер? все пропало после кое каких кузовных работ... может кто знает?? #

В таком случае ответ очевиден: забыли подключить какой-то разъем.

26.10.11 -


to Messir:

на данный момент не подключены разьемы дверей., это може быть причиной??

26.10.11 -


to mATr1xX:
кузовные работы были после аварии... а именно после приличного удара в зад....

но в период после аварии и до кузовных работ все работало.., надеюсь причина в предохранителях, или в неподключенных разьемах разьемах,, а не последствия ремонта..

смущает то что в передней части автомобиля ничего не торогалось.... и в районе торпеды ... по идее все должно работать........

26.10.11 -

предхранители вроде все целые..., отсутствует в блоке под капотом на 30А(H/L CLNR), и в салоне №40

27.10.11 -
alexunder: to Messir:
на данный момент не подключены разьемы дверей., это може быть причиной?? #

Свет в салоне именно поэтому и не горит.



alexunder: отсутствует в блоке под капотом на 30А(H/L CLNR), и в салоне №40 #

Проверьте напряжение (при включенном зажигании) и, если оно там есть, поставьте предохранители на место.

01.11.11 -
alexunder: предхранители вроде все целые..., отсутствует в блоке под капотом на 30А(H/L CLNR), и в салоне №40 #

Поставьте предохранитель на место проверьте.

01.11.11 -

всем привет. нашли глючный предохранитель... терь комп и освещение работает...

зато не работают стеклоподьемники задних дверей...... передние двери правда пока не стоят... думается причина в водительской двери...(неподключен длок кнопок)

04.11.11 -
alexunder: всем привет. нашли глючный предохранитель... терь комп и освещение работает...
зато не работают стеклоподьемники задних дверей...... передние двери правда пока не стоят... думается причина в водительской двери...(неподключен длок кнопок) #

Поставили отсутствующий или нашли сгоревший?

04.11.11 -

похоже нашли сгоревший, с пробником приехал приятель

05.11.11 -


to alexunder: Возможно выбило другой предохранитель из-а этого перестали работать. Мне кажется у вас вся проблема в блоке предохранителей проводка/контакты.

20.11.11 -


to alexunder: Походу, сдается мне, что авария была приличной...


Если мигают индикаторы, а все отключено, то возможно несоответствие положения ручки переключателя режимов раздатки и тех сигналов, которые приходят с самой раздатки. Думаю, что где-то оборвался проводок (или забыли что-то подключить), по которому в мозг идет сигнал о текущем положении раздатки. Надо смотреть схему, мануал и искать обрыв. Я бы для начала посмотрел проводку к двум концевикам на раздатке (на картинке под номерами 8 и 9).

08.09.12 -
Messir: В блоке предохранителей в салоне №3


#

Мой пылесос теперь погасил розетку и в багажнике. Не подскажите, где находится ее предохранитель?

09.09.12 -


to alexu79: В салонном блоке предохранителей CIGAR (25А) или предохранитель дополнительного оборудования (15А).

10.09.12 -

Все починил и продал сузуку в апреле еще.

Теперь на ниссан патрол tb48de, черный, авт. все дела....

Всем спасибо, кстати!
